共通スペック表

トップ　＞　取扱商品　＞　一般ボルト共通スペック表

機械的性質

準拠規格:　JIS B 1051　（鋼製のボルト・小ねじの機械的性質）

機械的または物理的性質			強度区分
			8.8		10.9	12.9
			d≦16mm	d＞16mm	10.9	12.9
呼び引張強さ　N/mm²			800	800	1000	1200
最小引張強さ　N/mm²			800	830	1040	1220
硬さ	ビッカース　HV	最小	250	255	320	385
	ビッカース　HV	最大	320	335	380	435
	ブリネル　HB	最小	238	242	304	366
	ブリネル　HB	最大	304	318	361	414
	ロックウェル　HRC	最小	22	23	32	39
	ロックウェル　HRC	最大	32	34	39	44
表面硬さ　HV0.3		最大	表面硬さは、内部の硬さよりビッカース硬さHV0.3の値で 30ポイントを超える差があってはならない。ただし、強度区分10.9の製品の表面硬さは、390HVを超えてはならない。
0.2%耐力　N/mm²		呼び	640	640	900	1080
0.2%耐力　N/mm²		最小	640	660	940	1100
保証荷重応力		応力比	0.91	0.91	0.88	0.88
保証荷重応力		N/mm²	580	600	830	970
破壊トルク		最小	JIS B 1058による。
破断伸び　%		最小	12	12	9	8
絞り　%		最小	52	52	48	44
くさび引張の強さ			引張強さの最小値より小さくてはならない。
衝撃強さ　J		最小	30	30	20	15
頭部打撃強さ			破壊してはならない

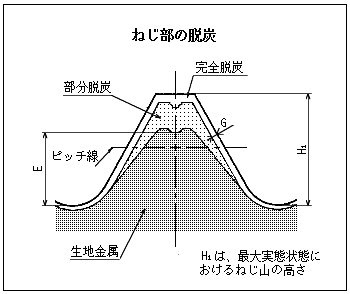

ねじ山の非脱炭部の高さ E		最小	1/2 H₁	1/2 H₁	2/3 H₁	3/4 H₁
完全脱炭部深さ G mm		最大	0.015
再焼戻しによる硬さ変化			ビッカース硬さの値で20ポイント以上低下してはならない。
表面状態			JIS B 1041、JIS B 1043による。

注　強度区分の表し方

強度区分記号の小数点前の数字は、N/mm²の単位による呼び引張強さの1/100を表し、小数点後の数字は、呼び下降伏点または呼び耐力と呼び引張強さの比の10倍を表します。
